Электрический вилочный погрузчик: компоненты и принцип работы
Современная складская индустрия стремительно отказывается от классических машин с двигателями внутреннего сгорания в пользу экологичной, тихой и экономически эффективной техники. Электрический вилочный погрузчик перестал быть просто альтернативой для закрытых складов — сегодня это высокотехнологичная машина, способная конкурировать с дизельными гигантами на открытых площадках. В этой статье мы подробно разберем внутреннее устройство электропогрузчика, изучим принципы работы его ключевых узлов и сравним его конструктивные особенности с техникой на ДВС на примере передовой складской техники BILLATRIX.

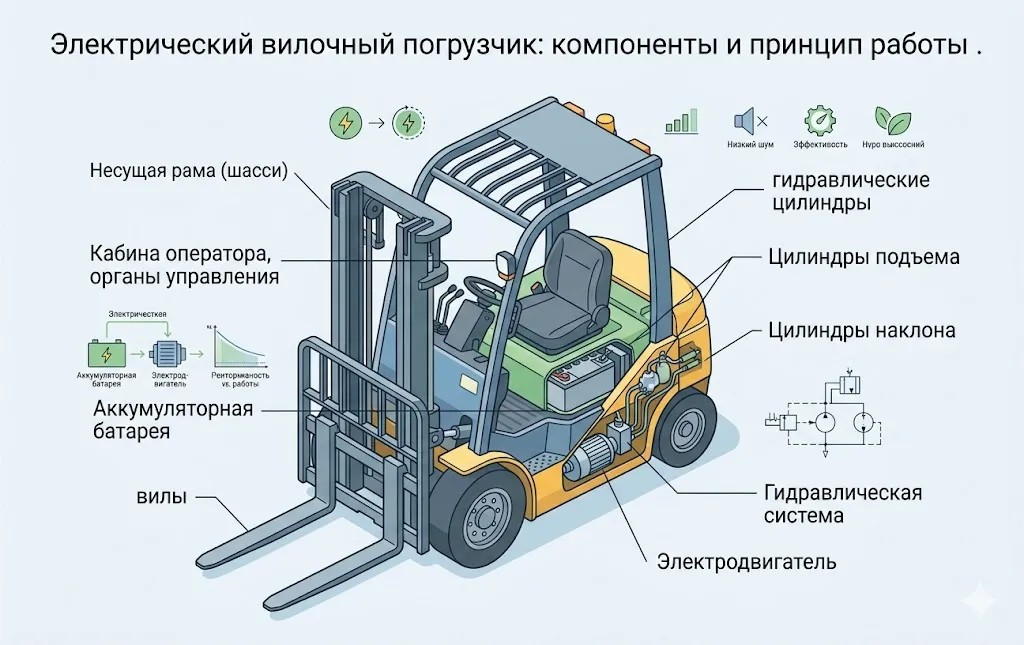

Из чего состоит электропогрузчик: архитектура и основные узлы
Конструкция электрического погрузчика принципиально отличается от автомобилей или бензиновых аналогов. Отсутствие громоздкого двигателя, топливной системы и сложной трансмиссии позволило инженерам радикально переработать компоновку машины. Основными элементами архитектуры являются:
- Несущая рама (шасси). Тяжелое цельносварное основание, способное выдерживать колоссальные динамические и статические нагрузки. В отличие от ДВС-техники, рама электропогрузчика проектируется с учетом размещения массивного аккумуляторного отсека строго между осями.
- Подъемная мачта (грузоподъемник). Система выдвижных направляющих, по которым перемещается каретка с вилами. Мачты бывают двухсекционными (дуплекс) и трехсекционными (триплекс). От их конструкции зависит максимальная высота подъема груза.
- Кабина оператора и органы управления. Пространство, защищенное массивной стальной крышей (система FOPS/ROPS). Внутри располагаются эргономичное кресло, рулевая колонка, дисплей бортового компьютера и гидрораспределители (рычаги или джойстики).
- Аккумуляторная батарея (АКБ). Главный источник энергии и одновременно... важнейший элемент противовеса. В технике BILLATRIX применяются тяжелые гелевые или литий-ионные (Li-ion) батареи, которые за счет своего веса снижают центр тяжести машины, делая её невероятно устойчивой.
Электродвигатель и система управления: движущая сила
Если в классическом погрузчике за все процессы отвечает один мотор, то в электрическом применяется раздельная схема. Обычно устанавливается как минимум два независимых электродвигателя: мотор хода (тяговый) и мотор гидравлической системы.
Современные электропогрузчики, включая флагманскую линейку BILLATRIX CPD, используют трехфазные асинхронные электродвигатели переменного тока (AC). В отличие от старых моторов постоянного тока (DC), они не имеют щеточно-коллекторного узла. Это значит, что внутри мотора буквально нечему тереться и изнашиваться, а графитовая пыль не загрязняет внутренности машины.
Принцип работы тяговой системы выглядит следующим образом:
- Оператор нажимает педаль акселератора.
- Сигнал поступает на электронный контроллер (микропроцессорный мозг машины, например, американской марки CURTIS).
- Контроллер забирает постоянный ток от батареи, преобразует его в переменный ток нужной частоты и направляет на обмотки статора тягового двигателя.
- Изменение частоты тока позволяет плавно, без рывков и падения мощности регулировать скорость вращения колес от 0 до максимума.
Важнейшая особенность системы — рекуперативное торможение. Когда оператор отпускает педаль газа или нажимает на тормоз, тяговый мотор переходит в режим генератора. Инерция машины преобразуется обратно в электроэнергию и возвращается в аккумулятор, экономя до 15% заряда.
Гидравлическая система: как погрузчик поднимает тонны
Электрический мотор обеспечивает движение, но за подъем и позиционирование груза отвечает гидравлика. Это замкнутая система высокого давления, состоящая из гидробака, шестеренчатого насоса, гидрораспределителя и цилиндров.
Принцип работы гидравлики электропогрузчика невероятно эффективен. Когда оператор задействует рычаг подъема, контроллер мгновенно запускает отдельный электродвигатель гидравлического насоса. Насос начинает нагнетать гидравлическое масло под давлением до 200 бар и более в распределитель. В зависимости от положения рычага, масло направляется в нужный узел:
- Цилиндры подъема. Плунжерные цилиндры вертикального действия, которые раздвигают секции мачты и поднимают каретку.
- Цилиндры наклона. Позволяют отклонять мачту вперед (для захвата паллеты) и назад (для безопасной транспортировки груза).
- Дополнительные навесные узлы (Side Shift). В вилочных погрузчиках BILLATRIX серии CPD каретка бокового смещения идет уже в стандартной комплектации или доступна как ключевая опция. Отдельный гидроцилиндр смещает вилы влево или вправо, позволяя ювелирно выравнивать груз на стеллаже без маневрирования самой машиной.
Главное преимущество гидравлики с электроприводом — насос работает только тогда, когда оператор двигает рычаг. В остальное время мотор гидравлики полностью отключен и не расходует драгоценную энергию АКБ.
Конструктивные отличия: Электропогрузчики vs ДВС
Чтобы понять, почему электрическая складская техника вытесняет углеводородную, достаточно взглянуть на их фундаментальные конструктивные различия. Отсутствие коробки передач, карданных валов, радиаторов охлаждения и выхлопной системы кардинально меняет показатели надежности и эргономики.
| Критерий сравнения | Электрический погрузчик (на примере BILLATRIX CPD) | Погрузчик с ДВС (Дизель / Бензин) |
|---|---|---|
| Центр тяжести и устойчивость | Крайне низкий. Массивная АКБ расположена в самом низу шасси, выступая идеальным стабилизатором. | Высокий. Тяжелый блок двигателя расположен высоко над осями, что снижает остаточную грузоподъемность на высоте. |
| Крутящий момент | Максимальный крутящий момент доступен с первой секунды (с 0 оборотов двигателя). Идеально для старта под нагрузкой. | Требует раскрутки двигателя до определенных оборотов. Зависит от гидротрансформатора (АКПП). |
| Обслуживание и расходники | Минимальное. Нет моторного масла, воздушных/топливных фильтров, свечей, ремней ГРМ и выхлопной системы. | Регулярное и дорогое ТО. Частая замена масел, фильтров, обслуживание охлаждения и выхлопного тракта. |
| Условия эксплуатации | 100% экологичен. Отсутствие выхлопа и шума позволяет работать в фармацевтических и продуктовых складах. | Запрещен в закрытых непроветриваемых помещениях из-за токсичных выхлопных газов (CO2, сажа). |
| Плавность хода и точность | Ювелирная. Микропроцессорное управление током позволяет двигаться со скоростью в несколько миллиметров в секунду. | Зависит от прогрева двигателя и работы трансмиссии, возможны рывки при переключении направлений. |
Экономика владения и долговечность
Многие предприниматели при покупке обращают внимание только на первоначальную стоимость техники. Однако, если рассчитать стоимость владения на дистанции в 3–5 лет, электрический вилочный погрузчик безоговорочно побеждает ДВС-аналоги. Стоимость электроэнергии для зарядки тяговой батареи в разы ниже стоимости дизельного топлива или бензина. Отсутствие сложного механического износа в трансмиссии и моторе сокращает время простоя техники из-за внепланового ремонта. Высококачественные компоненты, используемые в машинах BILLATRIX, обеспечивают бесперебойную работу оборудования на протяжении десятков тысяч моточасов, превращая покупку погрузчика в надежную и быстроокупаемую инвестицию для любого бизнеса.
