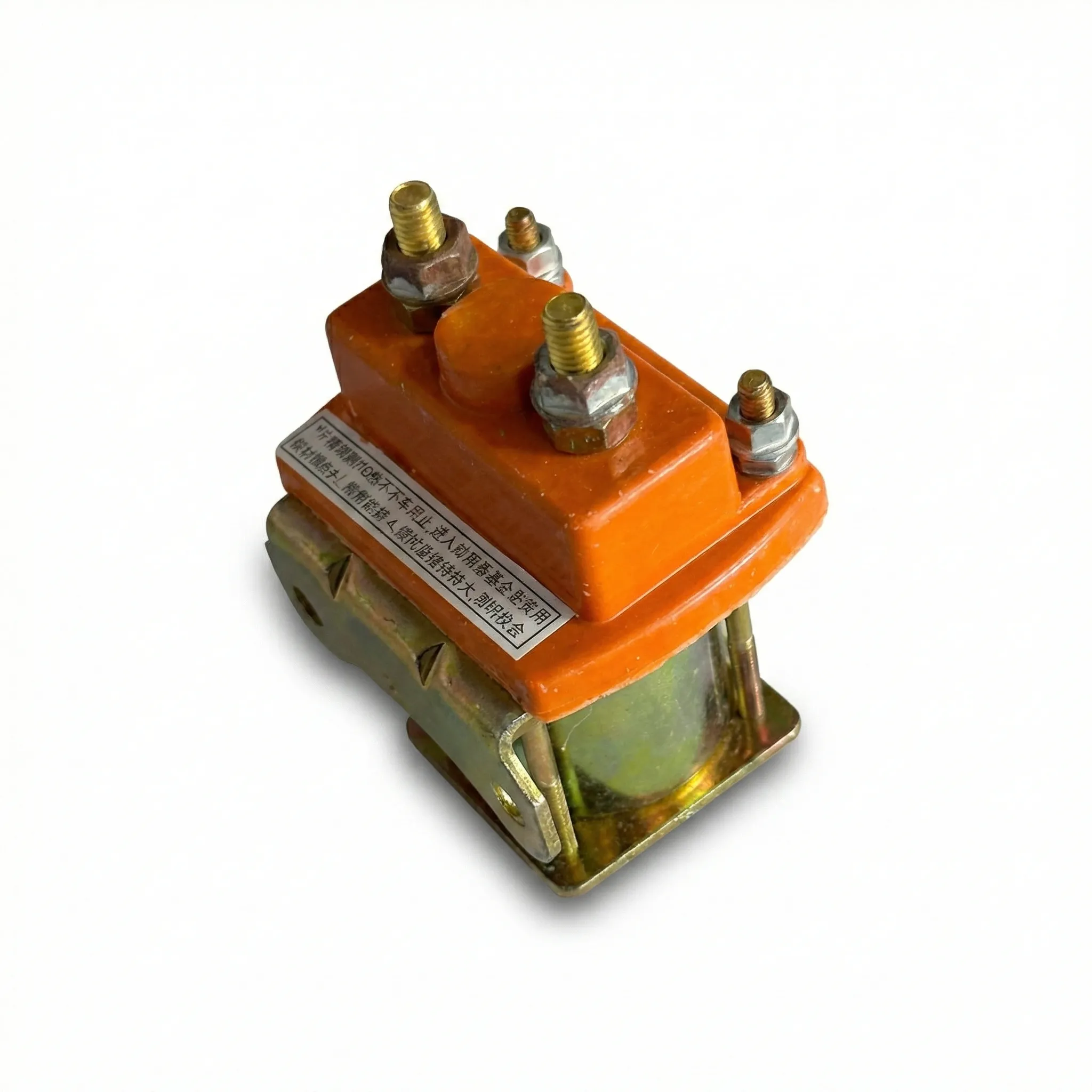

Реле BILLATRIX для вилочных погрузчиков и трициклов
Промежуточное реле BILLATRIX для вилочных погрузчиков и трициклов серий CPD, C, B. Напряжение катушки — 12 В, 24 В или 48 В постоянного тока (в зависимости от исполнения). Коммутируемое напряжение до 250 В переменного тока / 48 В постоянного тока. Максимальный ток — 30 А (резистивная нагрузка), 20 А (индуктивная). Количество контактных групп — 1 NO + 1 NC (SPDT) или 2 NO + 2 NC (DPDT) на выбор. Материал контактов — серебряно-никелевый сплав AgNi10. Встроенный подавитель — диод (для цепей постоянного тока) или варистор (опционально). Степень защиты корпуса IP54. Температура эксплуатации от -40°C до +85°C. Светодиодная индикация состояния катушки. Ресурс — 250 000 циклов коммутации под нагрузкой. Совместимо с BILLATRIX CPD10, CPD15, CPD20, C18, B20, B25 и другими погрузчиками с бортовой сетью 12/24/48 В. Для замены в цепях управления гидронасосом, световыми приборами, звуковым сигналом, стеклоочистителем, отопителем кабины. Защищает контроллер (Curtis, Zapi) от обратных выбросов ЭДС.
Реле промежуточное BILLATRIX для вилочного погрузчика
Промежуточное реле BILLATRIX — это электромагнитный коммутационный аппарат, предназначенный для управления цепями электрооборудования вилочных погрузчиков серий "CPD", "C" и "B". Реле используется для включения и отключения тягового контроллера, гидронасоса, световой сигнализации, звукового сигнала, стеклоочистителя, отопителя кабины и других потребителей мощности. Изделие выполнено в герметичном корпусе из самозатухающего пластика с защитой от пыли и влаги. Внутренняя схема включает подавитель искрения (диод или резистор), что исключает помехи в работе электронных блоков управления. Реле оснащено нормально разомкнутыми и нормально замкнутыми контактами (1-2 группы), что позволяет использовать его как для включения нагрузки, так и для изменения логики работы схемы. Для удобства быстрой замены предусмотрен стандартный цоколь (5 или 8 контактов) и возможность установки на DIN-рейку или в штатное гнездо погрузчика.
Ключевые преимущества:
- Высокая коммутационная способность — контакты из серебряно-никелевого сплава (AgNi) выдерживают ток до 30 А и коммутацию до 250 000 циклов под нагрузкой.
- Встроенная защита от выбросов ЭДС — параллельный диод (или резистор) подавляет искрение и защищает транзисторы контроллера при отключении индуктивной нагрузки.
- Широкий диапазон напряжения катушки — 12 В, 24 В, 48 В постоянного тока, а также 110 В переменного (в зависимости от исполнения).
- Герметичный корпус IP54 — пыле- и брызгозащита, реле не боится влажной уборки склада и конденсата в холодных камерах.
- Светодиодная индикация состояния — встроенный LED-индикатор показывает наличие питания на катушке и срабатывание контактов (удобно для быстрой диагностики).
Основные технические характеристики:
| Характеристика | Значение |
|---|---|
| Назначение | Промежуточное / силовое реле для вилочных погрузчиков BILLATRIX серий CPD, C, B |
| Напряжение катушки (постоянный ток) | 12 В / 24 В / 48 В — в зависимости от исполнения |
| Потребляемый ток катушки | 150 мА (при 24 В) / 300 мА (при 12 В) |
| Коммутируемое напряжение | до 250 В переменного тока / 48 В постоянного тока |
| Максимальный коммутируемый ток | 30 А (резистивная нагрузка), 20 А (индуктивная нагрузка) |
| Количество контактных групп | 1 NO + 1 NC (SPDT) / 2 NO + 2 NC (DPDT) — на выбор |
| Материал контактов | Серебряно-никелевый сплав AgNi10 |
| Наличие подавителя | Диод (для постоянного тока) или варистор (опционально) |
| Степень защиты | IP54 (корпус) |
| Температура эксплуатации | -40°C … +85°C |
| Высота мачты (в сложенном виде) | Не применимо (реле устанавливается в электрическом щитке или блоке предохранителей, не связано с мачтой) |
| Совместимость | BILLATRIX CPD10, CPD15, CPD20, C18, B20, B25 и другие погрузчики с 12/24/48В бортовой сетью |
Сферы применения:
- Замена вышедшего из строя реле — при отказе гидронасоса, освещения, звукового сигнала, стартера или другого электрооборудования.
- Ремонт после перегрева или попадания влаги — если реле залипло или перестало срабатывать из-за окисления контактов.
- Модернизация электрооборудования погрузчика — установка дополнительных потребителей (рабочих фар, вентиляторов, сигнальных маячков) через промежуточное реле.
- Плановая замена при ТО — по регламенту обслуживания вилочных погрузчиков на интенсивных складах.
- Восстановление схемы управления после короткого замыкания — когда старые реле вышли из строя из-за бросков тока.
В отличие от дешёвых автомобильных реле, модель BILLATRIX имеет контакты из серебряно-никелевого сплава, а не из латуни с тонким напылением. Это гарантирует стабильное переходное сопротивление (менее 50 мОм) на всём ресурсе в 250 000 циклов. Корпус реле выполнен из самозатухающего ABS-пластика (класс V-0 по UL94), что исключает возгорание при перегрузке. Встроенный диодный подавитель защищает транзисторы контроллера (например, Curtis, Zapi) от обратных выбросов напряжения — критично для погрузчиков с CAN-шиной. Реле поставляется в индивидуальной упаковке с наклейкой, указывающей напряжение катушки и схему распиновки. Установка занимает 2 минуты: вытягиваете старое реле из гнезда, вставляете новое (ключом вверх, согласно метке). Для варианта на DIN-рейку — защёлкиваете на место и подключаете провода по схеме.
Восстановите работоспособность электрооборудования погрузчика. Оригинальное реле BILLATRIX — это надёжная коммутация, защита контроллера и долгий срок службы в пыльных и влажных складах.
Подобрать реле BILLATRIX для вашего погрузчика
Сообщите модель погрузчика (CPD10/15/20, C18, B20/25) и какое оборудование перестало работать — гидронасос, фары, звуковой сигнал, стеклоочиститель или контроллер. Наши специалисты бесплатно подберут реле с нужным напряжением катушки, типом контактов (NO/NC) и наличием подавителя (диод/резистор/варистор). Также поможем, если у вас реле оригинальное, но нечитаемая маркировка.
